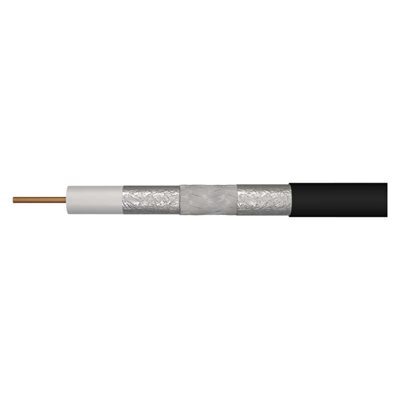

Koaxiální kabel CB113UV S5265

zamýšlené použití venkovní vedení, terciální rozvody
typ koaxiálního kabelu CB113UV
průměr vnitřního vodiče 1,13 mm
materiál vnitřního vodiče měď (Cu)
vhodné pro venkovní použití ano
odolné UV ano
počet drátků stínění 144× 0,12 mm
průměr pláště kabelu 7,1 mm
materiál pláště kabelu PVC UV odolné
impedance 75 Ohm
počet stínění 3
stínění I.folie 1× Al/PES
stínění II. folie není
dielektrikum typ, průměr FPE 4,8 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 144× 0,12 mm2
pokrytí stínění >84 %
barva pláště kabelu černá
kapacita (pF/m) 52
činitel zkrácení 0,84
max. útlum při 20 °C (dB/100m) 10 MHz 2,28
max. útlum při 20 °C (dB/100m) 100 MHz 5,8
max. útlum při 20 °C (dB/100m) 450 MHz 12,8
max. útlum při 20 °C (dB/100m) 650 MHz 15,1
max. útlum při 20 °C (dB/100m) 860 MHz 17,87
max. útlum při 20 °C (dB/100m) 1 000 MHz 19,5
max. útlum při 20 °C (dB/100m) 2 000 MHz 28,2
min. útlum odrazu při 20 °C (dB) 300–600 MHz 25
min. útlum odrazu při 20 °C (dB) 600–900 MHz 23
min. útlum stínění (dB) 10 ~ 800 MHz >97
PE = polyethylenové dielektrikum ne
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 25,7
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 45,9
izolační odpor mezi jádry při 20 °C (MOhm/km) 500
min. poloměr ohybu jednorázový/násobný 30/60 mm
hmotnost (kg/km) 43,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 31
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C
způsob balení - délka 100 m
způsob balení - typ cívky papírová cívka
způsob balení - ozn. metráží 1–100 m
doporučené typy konektorů - F lisovací *K7220
doporučené typy konektorů - F šroubovací *K7351
PES = vrstva fólie ne
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
třída reakce na oheň Eca
nebezpečné látky žádné
prodejní obal 100 m, cívka
průřez napájecích vodičů neuvádí se
záruční doba 5 let
barva izolace napájecích vodičů neuvádí se
izolace napájecích vodičů neuvádí se
konstrukce napájecích vodičů neuvádí se
