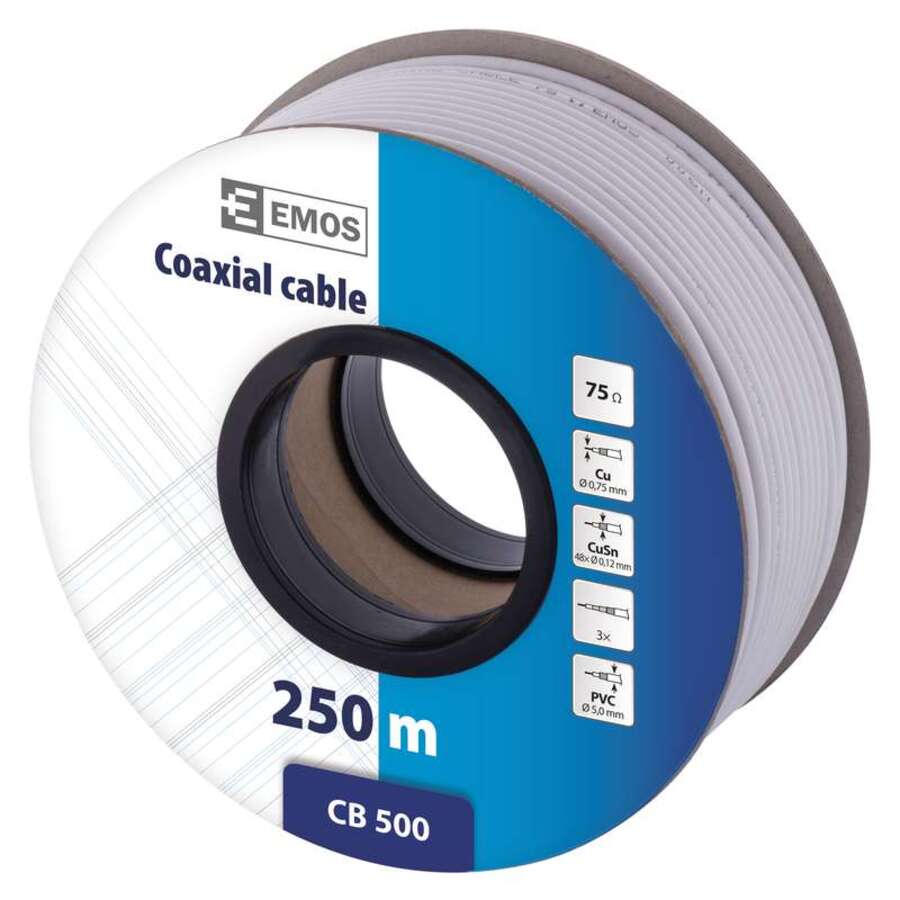

Koaxiální kabel CB500, 250m S5253

zamýšlené použití účastnické přívody, rozvody CATV
typ koaxiálního kabelu CB500
průměr vnitřního vodiče 0,75 mm
materiál vnitřního vodiče měď (Cu)
vhodné pro venkovní použití ne
odolné UV ne
počet drátků stínění 48× 0,12 mm
průměr pláště kabelu 5 mm
materiál pláště kabelu PVC
impedance 75 Ohm
počet stínění 3
stínění I.folie 1× Al/PES
stínění II. folie Al/Pes spirála
stínění II. folie Al/Pes spirála
dielektrikum typ, průměr FPE 3,2 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 48× 0,12 mm2
pokrytí stínění 47 %
barva pláště kabelu bílá
kapacita (pF/m) 53
činitel zkrácení 0,85
max. útlum při 20 °C (dB/100m) 10 MHz 4,5
max. útlum při 20 °C (dB/100m) 100 MHz 10,5
max. útlum při 20 °C (dB/100m) 450 MHz 20,2
max. útlum při 20 °C (dB/100m) 650 MHz 24,1
max. útlum při 20 °C (dB/100m) 860 MHz 28
max. útlum při 20 °C (dB/100m) 1 000 MHz 29,1
max. útlum při 20 °C (dB/100m) 2 000 MHz ne
min. útlum odrazu při 20 °C (dB) 300–600 MHz 20
min. útlum odrazu při 20 °C (dB) 600–900 MHz 18
min. útlum stínění (dB) 10 ~ 800 MHz 75
PE = polyethylenové dielektrikum neuvádí se
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 41,5
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 48,5
izolační odpor mezi jádry při 20 °C (MOhm/km) 1 000
min. poloměr ohybu jednorázový/násobný 25/50 mm
hmotnost (kg/km) 26,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C
způsob balení - délka 250 m
způsob balení - typ cívky PVC cívka v krabici, 250 m
způsob balení - ozn. metráží ano
doporučené typy konektorů - F lisovací *K7200
doporučené typy konektorů - F šroubovací *K7321
PES = vrstva fólie ne
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
třída reakce na oheň Eca
nebezpečné látky žádné
prodejní obal 250 m, PVC cívka v krabici
záruční doba 5 let
