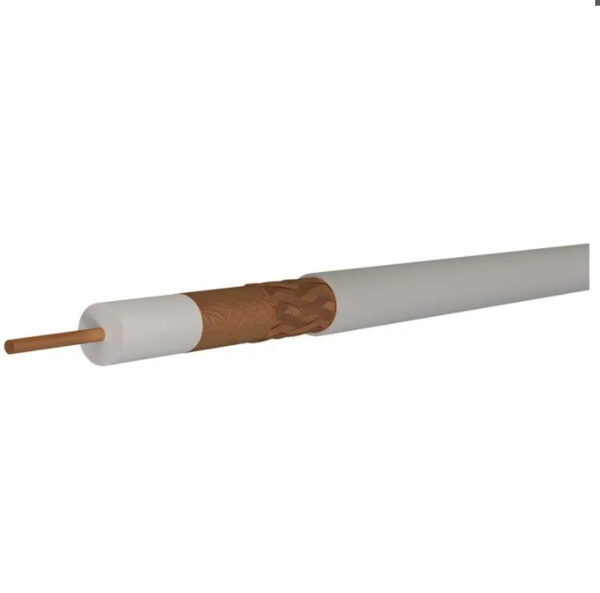

Koaxiální kabel CB125, 100m S5385

vhodné pro venkovní použití ne
průměr pláště kabelu 6,8 mm
materiál stínění mědí plátovaný hliník (CCA)
způsob balení - délka 100 m
průměr vnitřního vodiče 1,00 mm
pokrytí stínění 40 %
počet stínění 2
průměr stínění 64× 0,12 mm2
barva pláště kabelu bílá
materiál vnitřního vodiče měď (Cu)
způsob balení - ozn. metráží 1–100 m
dielektrikum typ, průměr FPE 4,8 mm
max. útlum při 20 °C (dB/100m) 860 MHz 20,6
stínění II. folie ne
APE = vzduchové dielektrikum ne
barva izolace napájecích vodičů neuvádí se
činitel zkrácení 0,83
doporučené typy konektorů - F lisovací *K7220
doporučené typy konektorů - F šroubovací *K7331
FPE = pěnové dielektrikum ano
hmotnost (kg/km) 40
izolace napájecích vodičů neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km) 500
kapacita (pF/m) 54
konstrukce napájecích vodičů neuvádí se
materiál pláště kabelu PVC (HD 624)
max. útlum při 20 °C (dB/100m) 1 000 MHz 21,3
max. útlum při 20 °C (dB/100m) 10 MHz 2,28
max. útlum při 20 °C (dB/100m) 100 MHz 7,1
max. útlum při 20 °C (dB/100m) 2 000 MHz 31,5
max. útlum při 20 °C (dB/100m) 450 MHz 14,4
max. útlum při 20 °C (dB/100m) 650 MHz 17,6
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 23,9
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 38,9
min. poloměr ohybu jednorázový/násobný 30/60 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
min. útlum odrazu při 20 °C (dB) 300–600 MHz 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz 20
min. útlum stínění (dB) 10 ~ 800 MHz 77
montážní teplota +5 °C až +60 °C
nebezpečné látky žádné
PE = polyethylenové dielektrikum FPE
PES = vrstva fólie ne
počet drátků stínění 64× 0,12 mm
průřez napájecích vodičů neuvádí se
skladovací teplota -20 °C až +75 °C
stínění I.folie CCA/PES
třída reakce na oheň Eca
způsob balení - typ cívky papírová cívka
záruční doba 5 let
prodejní obal 100 m, cívka
